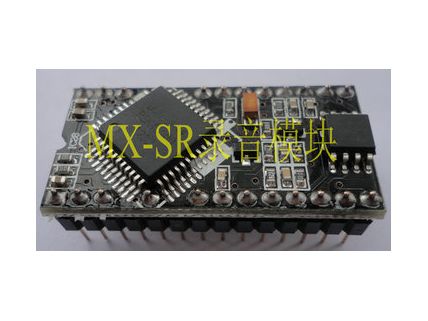

MX-SR錄音模塊產品特點
支持MIC和LINE錄音；
最大可支持外掛64M bit SPI-FLASH，錄音時間可達1600秒；
支持通過USB進行上傳和下載語音；
支持播放電腦下載的高音質語音的播放；
最多可錄制252段語音（包含固定語音）；
支持掉電保存數據功能；
支持10KHz采樣率錄音或14K采樣率錄音；
采用獨立的文件管理系統，錄音無碎片產生，更合理的分配SPI-FLASH空間；
支持按鍵及MCU控制；
8級可控音量；
工作電壓DC3.3V。
錄音長度
MX-SR利用SPI-FLASH存儲語音信息，錄音時間的長短跟所掛的SPI-FLASH容量有關。當前MX-SR版本支持最大64M SPI-FLASH。具體如下表所示，表中數據為10KHz采樣率錄音時所得。
SPI-FLASH容量 | 4M | 8M | 16M | 32M | 64M |
錄音時間（秒） | 101 | 206 | 416 | 836 | 1600 |
管腳描述
引腳 | 描述 | 功能 | 引腳 | 描述 | 功能 |
1 | P14 | BUSY輸出時，平時為高電平 | 15 | /CS | SPI-FLASH_CS，下載數據用 |
2 | P15 | 內部功能使用 | 16 | P05 | 按鍵，內部上拉 |
3 | P16 | 內部功能使用 | 17 | P04 | 按鍵，內部上拉 |
4 | NC | 空 | 18 | P03 | 二線串口DATA/.三線串口DATA/按鍵，內部上拉 |
5 | P17 | 內部功能使用 | 19 | P02 | 二線串口CLK/三線串口CLK/按鍵，內部上拉 |
6 | NC | 空 | 20 | P01 | 三線串口CS/按鍵，內部上拉 |
7 | /RESET | 復位腳，保持低電平10ms有效 | 21 | P00 | 按鍵，內部上拉 |
8 | AUDIO-L | 外接功放音頻輸出正極 | 22 | 3.3V | 電源正 |
9 | SP- | 直接驅動揚聲器輸出負極 | 23 | NC | 空 |
10 | SP+ | 直接驅動揚聲器輸出正極 | 24 | MIC+ | 麥克風錄音正極接口 |
11 | DI | SPI-FLASH_DI，下載數據用 | 25 | NC | 空 |
12 | DO | SPI-FLASH_DO，下載數據用 | 26 | LINE IN | 外部音源線路錄音輸入端 |
13 | CLK | SPI-FLASH_CLK，下載數據用 | 27 | P06 | 按鍵，內部上拉 |
14 | GND | 地 | 28 | P07 | 按鍵，內部上拉 |
